[데이터시각화] Text

본 게시물의 내용은 '부스트캠프 AI Tech - Data Visualization(안수빈)' 강의를 듣고 작성하였다.

해당 글은 아래의 2가지를 다룬다.
🍀 Matplotlib에서 Text
   🔷 Anatomy of a Figure (Text Ver.)
🍀 Text Properties
   🔷 Font Components
   🔷 Details
   🔷 Alignment
   🔷 bbox
   🚩 Student Score Dataset
   🔷 Title & Legend
   🔷 Ticks & Text
   🔷 Annotate



🍀 Matplotlib에서 Text

- Visual representation들이 줄 수 없는 많은 설명을 추가해줄 수도 있고, 잘못된 전달에서 생기는 오해를 방지할 수도 있다.

- 하지만 Text를 과하게 사용한다면 오히려 이해를 방해할 수도 있음



🔷 Anatomy of a Figure (Text Ver.)

• Title : 가장 큰 주제를 설명
• Label : 축에 해당하는 데이터 정보를 제공
• Tick Label : 축에 눈금을 사용하여 스케일 정보를 추가
• Legend : 한 그래프에서 2개 이상의 서로 다른 데이터를 분류하기 위해서 사용하는 보조 정보
• Annotation(Text) : 그 외의 시각화에 대한 설명을 추가

import numpy as np
import pandas as pd
import matplotlib as mpl
import matplotlib.pyplot as plt

fig, ax = plt.subplots()

fig.suptitle('Figure Title')

ax.plot([1, 3, 2], label='legend')
ax.legend()

ax.set_title('Ax Title')
ax.set_xlabel('X Label')
ax.set_ylabel('Y Label')

ax.text(x=1,y=2, s='Text')  # 좌표
fig.text(0.5, 0.6, s='Figure Text') # 비율

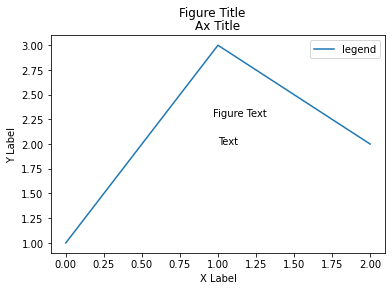

plt.show()



🍀 Text Properties : 참고자료

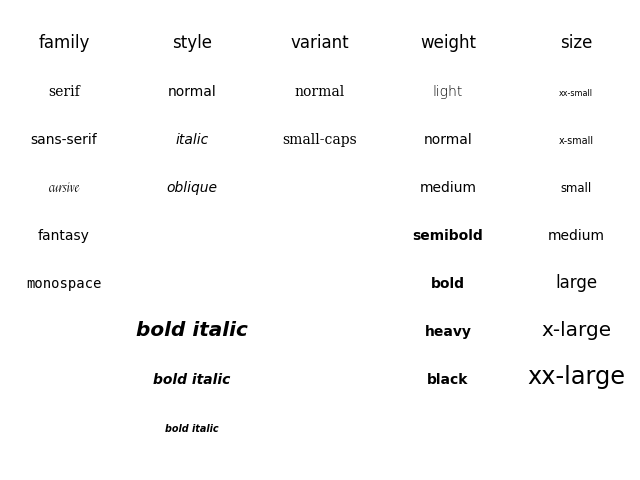

🔷 Font Components

• family : 글씨체
• size or fontsize : 폰트크기
• style or fontstyle : 폰트스타일
• weight or fontweight : 폰트굵기

fig, ax = plt.subplots()
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)

ax.text(x=0.5, y=0.5, s='Text\nis Important',
        fontsize=20,
        fontweight='bold',
        fontfamily='serif',
       )

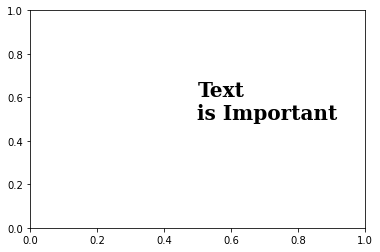

plt.show()





🔷 Details

커스텀 할 수 있는 요소들

• color : 색깔
• linespacing : 라인 간 간격
• backgroundcolor : 배경색깔
• alpha : 투명도
• zorder : 순서 (ppt에서 제일 앞으로 순서설정 같은거)
• visible : 보일지, 말지

fig, ax = plt.subplots()
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)

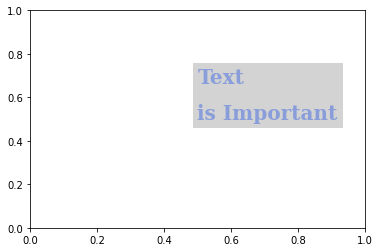

ax.text(x=0.5, y=0.5, s='Text\nis Important',
        fontsize=20,
        fontweight='bold',
        fontfamily='serif',
        color='royalblue',
        linespacing=2,
        backgroundcolor='lightgray',
        alpha=0.5
       )


plt.show()

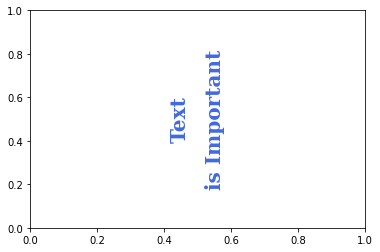

🔷 Alignment

정렬과 관련된 요소들을 조정할 수 있다

• ha : horizontal alignment (수평조절) : 수평으로 글자 시작점 설정 'left' | 'right' | 'center'
• va : vertical alignment (수직조정) : 수직으로 글자 시작점 설정 'top' | 'bottom' | 'center' | 'baseline'
• rotation : angle in degrees | 'vertical' | 'horizontal'
• multialignment : 글자정렬 : 'left' | 'right' | 'center'

fig, ax = plt.subplots()
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)

ax.text(x=0.5, y=0.5, s='Text\nis Important',
        fontsize=20,
        fontweight='bold',
        fontfamily='serif',
        color='royalblue',
        linespacing=2,
        va='center', # top, bottom, center   : 글자 시작점 설정
        ha='center', # left, right, center   : 글자 시작점 설정
        rotation='vertical'
       )


plt.show()

fig, ax = plt.subplots()
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)

ax.text(x=0.5, y=0.5, s='Text\nis Important',
        fontsize=20,
        fontweight='bold',
        fontfamily='serif',
        color='royalblue',
        linespacing=2,
        va='center', # top, bottom, center   : 글자 시작점 설정
        ha='center', # left, right, center   : 글자 시작점 설정

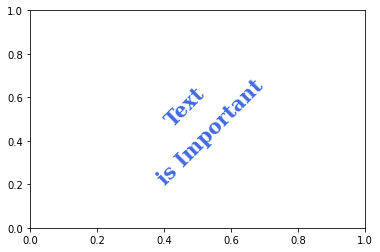

        rotation=45  # 각도만큼 기울어짐
       )


plt.show()

fig, ax = plt.subplots()
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)

ax.text(x=0.5, y=0.5, s='Text\nis Important',
        fontsize=20,
        fontweight='bold',
        fontfamily='serif',
        color='royalblue',
        linespacing=2,
        multialignment='right'
       )

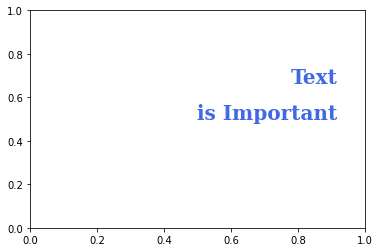

plt.show()

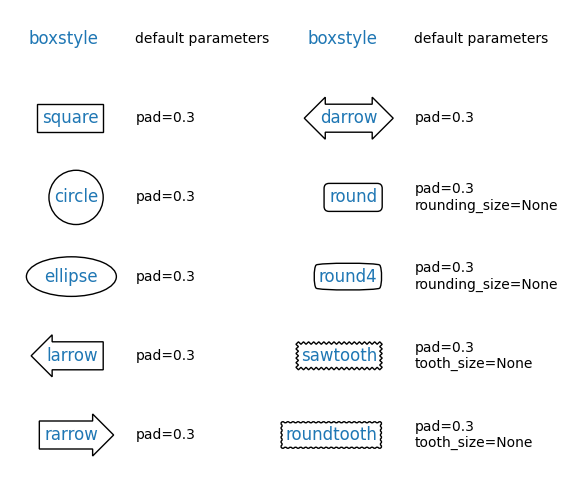

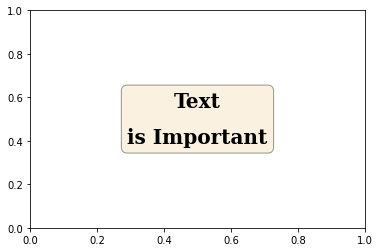

🔷 bbox : 참고자료

fig, ax = plt.subplots()
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)

ax.text(x=0.5, y=0.5, s='Text\nis Important',
        fontsize=20,
        fontweight='bold',
        fontfamily='serif',
        color='black',
        linespacing=2,
        va='center', # top, bottom, center
        ha='center', # left, right, center
        rotation='horizontal', # vertical?
        bbox=dict(boxstyle='round', facecolor='wheat', alpha=0.4)
       )


plt.show()

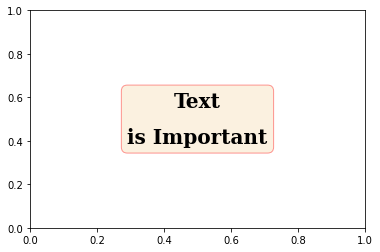

fig, ax = plt.subplots()
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)

ax.text(x=0.5, y=0.5, s='Text\nis Important',
        fontsize=20,
        fontweight='bold',
        fontfamily='serif',
        color='black',
        linespacing=2,
        va='center', # top, bottom, center
        ha='center', # left, right, center
        rotation='horizontal', # vertical?
        bbox=dict(boxstyle='round', facecolor='wheat', ec='red', alpha=0.4)  # ec : edgecolor
       )


plt.show()

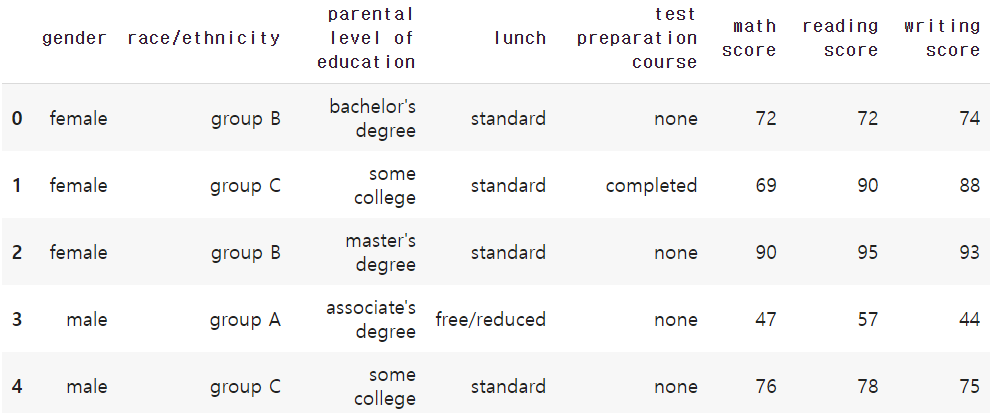

🚩 Student Score Dataset

student = pd.read_csv('./StudentsPerformance.csv')
student.head()

fig = plt.figure(figsize=(9, 9))
ax = fig.add_subplot(111, aspect=1)

for g, c in zip(['male', 'female'], ['royalblue', 'tomato']):
    student_sub = student[student['gender']==g]
    ax.scatter(x=student_sub ['math score'], y=student_sub ['reading score'],
               c=c,
               alpha=0.5,
               label=g)

ax.set_xlim(-3, 102)
ax.set_ylim(-3, 102)

ax.spines['top'].set_visible(False)
ax.spines['right'].set_visible(False)

ax.set_xlabel('Math Score')
ax.set_ylabel('Reading Score')

ax.set_title('Score Relation')
ax.legend()

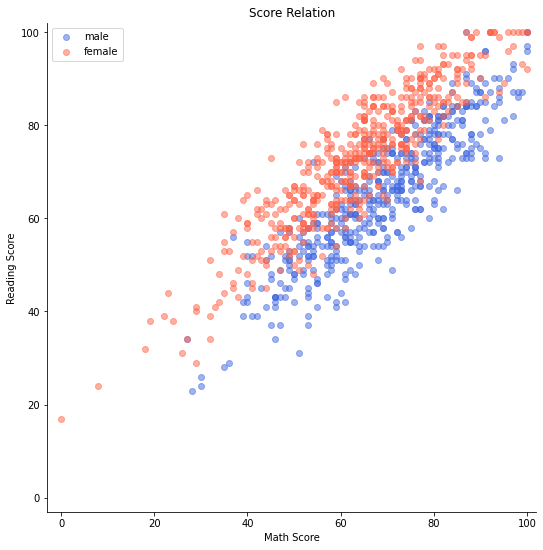

plt.show()

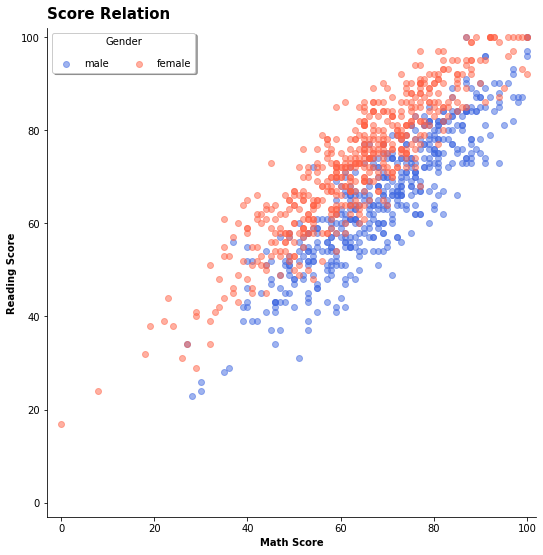

🔷 Title & Legend

• 제목의 위치 조정하기 : ax.set_title(..., loc='left')
• 범례에 제목(title), 그림자 달기(shadow), 위치 조정하기(loc | bbox_to_anchor) : ax.legend(..)

fig = plt.figure(figsize=(9, 9))
ax = fig.add_subplot(111, aspect=1)

for g, c in zip(['male', 'female'], ['royalblue', 'tomato']):
    student_sub = student[student['gender']==g]
    ax.scatter(x=student_sub ['math score'], y=student_sub ['reading score'],
               c=c,
               alpha=0.5,
               label=g)

ax.set_xlim(-3, 102)
ax.set_ylim(-3, 102)

ax.spines['top'].set_visible(False)
ax.spines['right'].set_visible(False)

ax.set_xlabel('Math Score',
              fontweight='semibold')
ax.set_ylabel('Reading Score',
              fontweight='semibold')

ax.set_title('Score Relation',
             loc='left', va='bottom',
             fontweight='bold', fontsize=15
            )   # loc : 위치,

ax.legend(
    title='Gender',
    shadow=True,    # 그림자
    labelspacing=1.2,   # 범례 속성 간 간격
#     loc='lower right'   # 범례 위치
#     bbox_to_anchor=[1.2, 0.5]   # 범례 위치 : 비율사용
    ncol=2    # 열 갯수
)

plt.show()





🔷 Ticks & Text

• tick을 없애거나( ax.set_yticks([]) ) 조정하는 방법( ax.set_xticks(리스트) )
• text의 alignment가 필요한 이유 : 아래예제에선 중앙에 위치와 크기를 키워 가독성UP

def score_band(x):
    tmp = (x+9)//10
    if tmp <= 1:
        return '0 - 10'
    return f'{tmp*10-9} - {tmp*10}'

student['math-range'] = student['math score'].apply(score_band)

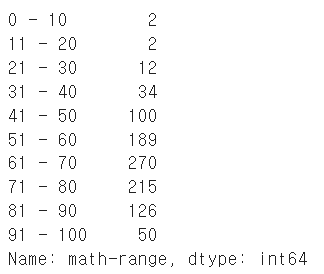

student['math-range'].value_counts().sort_index()

math_grade = student['math-range'].value_counts().sort_index()

fig, ax = plt.subplots(1, 1, figsize=(11, 7))
ax.bar(math_grade.index, math_grade,
       width=0.65,
       color='royalblue',
       linewidth=1,
       edgecolor='black'
      )

ax.margins(0.07)
plt.show()

math_grade = student['math-range'].value_counts().sort_index()

fig, ax = plt.subplots(1, 1, figsize=(11, 7))
ax.bar(math_grade.index, math_grade,
       width=0.65,
       color='royalblue',
       linewidth=1,
       edgecolor='black'
      )

ax.margins(0.01, 0.1)
ax.set(frame_on=False)  # 4변의 테두리 없애줌
ax.set_yticks([])   # y축이 사라짐
ax.set_xticks(np.arange(len(math_grade)))
ax.set_xticklabels(math_grade.index, fontsize=11)

ax.set_title('Math Score Distribution', fontsize=14, fontweight='semibold')

for idx, val in math_grade.iteritems():
    ax.text(x=idx, y=val+3, s=val,
            va='bottom', ha='center',
            fontsize=11, fontweight='semibold'
           )

plt.show()





🔷 Annotate

• 화살표 사용하기

fig = plt.figure(figsize=(9, 9))
ax = fig.add_subplot(111, aspect=1)

i = 13

ax.scatter(x=student['math score'], y=student['reading score'],
           c='lightgray',
           alpha=0.9, zorder=5)

ax.scatter(x=student['math score'][i], y=student['reading score'][i],
           c='tomato',
           alpha=1, zorder=10)

ax.set_xlim(-3, 102)
ax.set_ylim(-3, 102)

ax.spines['top'].set_visible(False)
ax.spines['right'].set_visible(False)

ax.set_xlabel('Math Score')
ax.set_ylabel('Reading Score')

ax.set_title('Score Relation')

# x축과 평행한 선
ax.plot([-3, student['math score'][i]], [student['reading score'][i]]*2,
        color='gray', linestyle='--',
        zorder=8)

# y축과 평행한 선
ax.plot([student['math score'][i]]*2, [-3, student['reading score'][i]],
       color='gray', linestyle='--',
       zorder=8)

bbox = dict(boxstyle="round", fc='wheat', pad=0.2)
arrowprops = dict(
    arrowstyle="->")

ax.annotate(text=f'This is #{i} Studnet',
            xy=(student['math score'][i], student['reading score'][i]),
            xytext=[80, 40],
            bbox=bbox,
            arrowprops=arrowprops,
            zorder=9
           )

plt.show()
